用途:
  本機組是吸收國內外先進高速銅拉線機優點,采用鼓輪浸入拉絲液拉制銅線,等徑鼓輪、直拉、滑動式高速拉絲機。
  本機組主要用于裸銅導線的拉制,將φ8mm的銅桿通過9模~11模的連續拉拔拉制成φ3mm~φ2mm的銅線,并采用自動盤式卸線、自動形成梅花型成圈的拉絲機組。本機組具有操作簡便、生產效率高、生產成本低、噪音低、維修方便等優點。

機組構成:

本機組主要由龍門式放線架、大拉機主機、JY-750型梅花落線機(或雙盤收線機)、電控系統和冷卻潤滑系統等部分組成,并附有軋頭穿模機相配套,組成整套機組

技術參數:

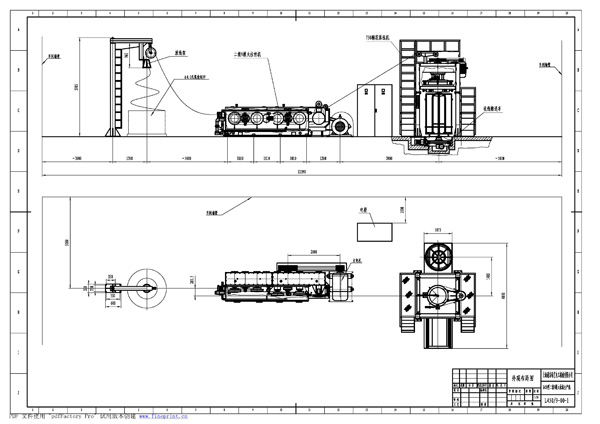

L450/5二級九模大拉機技術參數

型號/主要技術參數

進線直徑

出線直徑

鼓輪直徑

定速輪直徑

(mm)

最多拉伸道次

主電機/收線電機

(kw)

收線方式

拉絲速度

(m/s)

延伸系數

機組外形尺寸

L450/5-A-1大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

75/15

倒立式成圈收線

6~7

1.2~1.28

13000*5000*3500

L450/5-A-2大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

75/11

象鼻子成圈收線

6~7

1.2~1.28

13000*5000*3500

L450/5-B-1大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

90/15

倒立式成圈收線

8~9

1.2~1.28

13000*5000*3500

L450/5-B-2大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

90/11

象鼻子成圈收線

8~9

1.2~1.28

13000*5000*3500

L450/5-C-1大拉機

φ8

Φ3-2.4

Φ450/80

Φ450

9

110/15

倒立式成圈收線

9~11

1.2~1.28

13000*5000*3500

L450/5-C-2大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

110/11

象鼻子成圈收線

9~11

1.2~1.28

13000*5000*3500

  • 特殊規格,可根據用戶設計制造

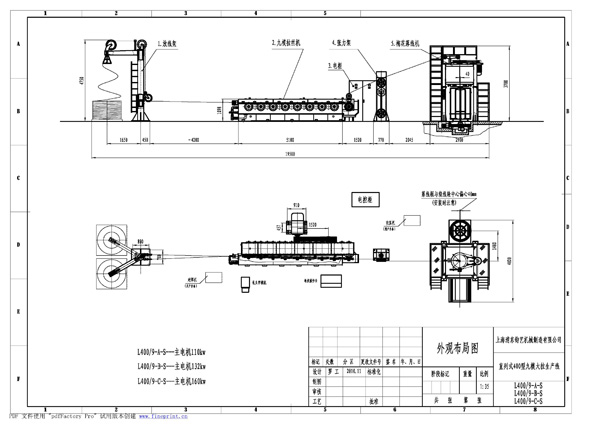

直列式9-11模銅大拉機技術參數

型號/主要技術參數

進線直徑

出線直徑

(mm)

鼓輪直徑

(mm)

定速輪

直徑

(mm)

最多拉伸道次

主電機

(kw)

收線方式

拉絲

速度

(m/s)

延伸

系數

收線尺寸

機組外形尺寸

備注

L400/9-A 大拉機

φ8

Φ3-2.4

Φ400

Φ400

9

110

倒立式成圈收線

9~11

1.2~1.35

950*550*1600

14500*5000*4000

可配置象鼻子收線

L400/9-B大拉機

φ8

Φ3-2.4

Φ400

Φ400

9

132

倒立式成圈收線

10~13

1.2~1.35

950*550*1600

14500*5000*4000

可配置雙盤收線

L400/9-C 大拉機

φ8

Φ3-2

Φ400

Φ400

11

160

倒立式成圈收線

10~15

1.2~1.35

950*550*1600

16000*5000*4000

可配置連續退火、雙盤收線

L400/11-A大拉機

φ8

Φ3-2

Φ400

Φ400

11

132

倒立式成圈收線

9-13

1.2~1.35

950*550*1600

16000*5000*4000

可配置連續退火、雙盤收線

L400/11-B 大拉機

φ8

Φ3-2

Φ400

Φ400

11

160

倒立式成圈收線

10-15

1.2~1.35

950*550*1600

16000*5000*4000

可配置連續退火、雙盤收線

  • 特殊規格,可根據用戶設計制造

售后服務:

  •  免費提供技術咨詢
  •  為需方提供技術培訓
  •  派員指導設備安裝、調試出產品
  •  保證常年提供易損易耗備件

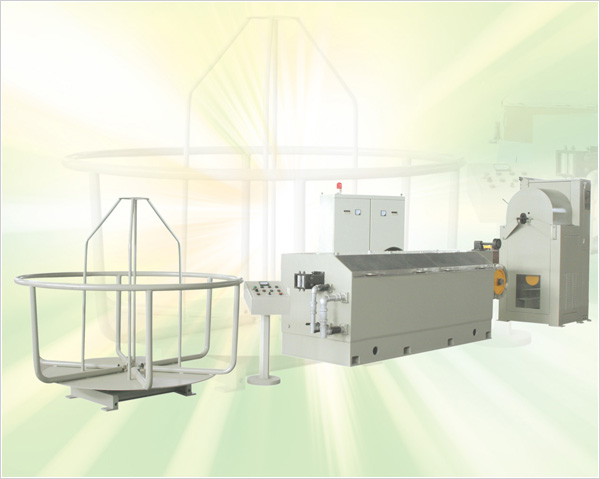

銅/鋁大拉絲機組L450

用途

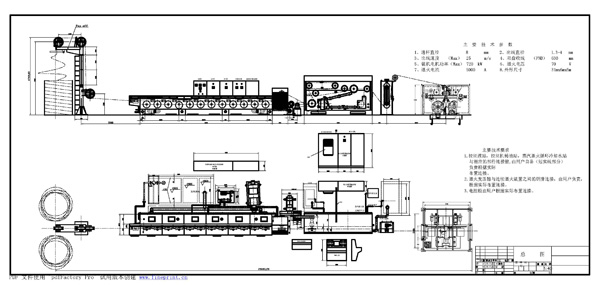

本機器專供電線電纜廠家拉制進線直徑為φ8.0mm。出線直徑為φ1.2~4.0mm的圓銅線材之用,可拉制硬銅線和連續退火軟銅線。拉線鼓輪采用串列式排列,定速輪和其它12道拉線鼓輪分別由二臺直流電機拖動,可進行快速換模,極大地方便了操作。

機組構成:
  本機組主要由放線架、拉線主機、連續退火裝置、儲線裝置、雙盤收線裝置、齒輪箱潤滑油系統、電控系統,并附有軋頭穿模機相配套,組成整套機組

售后服務:

  • 免費提供技術咨詢
  • 為需方提供技術培訓
  • 派員指導設備安裝、調試出產品
  • 保證常年提供易損易耗備件

技術參數:

L450/5二級九模大拉機技術參數

型號/主要技術參數

進線直徑

出線直徑

鼓輪直徑

定速輪直徑

(mm)

最多拉伸道次

主電機/收線電機

(kw)

收線方式

拉絲速度

(m/s)

延伸系數

機組外形尺寸

L450/5-A-1大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

75/15

倒立式成圈收線

6~7

1.2~1.28

13000*5000*3500

L450/5-A-2大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

75/11

象鼻子成圈收線

6~7

1.2~1.28

13000*5000*3500

L450/5-B-1大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

90/15

倒立式成圈收線

8~9

1.2~1.28

13000*5000*3500

L450/5-B-2大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

90/11

象鼻子成圈收線

8~9

1.2~1.28

13000*5000*3500

L450/5-C-1大拉機

φ8

Φ3-2.4

Φ450/80

Φ450

9

110/15

倒立式成圈收線

9~11

1.2~1.28

13000*5000*3500

L450/5-C-2大拉機

φ8

Φ3-2.4

Φ450/280

Φ450

9

110/11

象鼻子成圈收線

9~11

1.2~1.28

13000*5000*3500

  • 特殊規格,可根據用戶設計制造

直列式9-11模銅大拉機技術參數

型號/主要技術參數

進線直徑

出線直徑

(mm)

鼓輪直徑

(mm)

定速輪

直徑

(mm)

最多拉伸道次

主電機

(kw)

收線方式

拉絲

速度

(m/s)

延伸

系數

收線尺寸

機組外形尺寸

備注

L400/9-A 大拉機

φ8

Φ3-2.4

Φ400

Φ400

9

110

倒立式成圈收線

9~11

1.2~1.35

950*550*1600

14500*5000*4000

可配置象鼻子收線

L400/9-B大拉機

φ8

Φ3-2.4

Φ400

Φ400

9

132

倒立式成圈收線

10~13

1.2~1.35

950*550*1600

14500*5000*4000

可配置雙盤收線

L400/9-C 大拉機

φ8

Φ3-2

Φ400

Φ400

11

160

倒立式成圈收線

10~15

1.2~1.35

950*550*1600

16000*5000*4000

可配置連續退火、雙盤收線

L400/11-A大拉機

φ8

Φ3-2

Φ400

Φ400

11

132

倒立式成圈收線

9-13

1.2~1.35

950*550*1600

16000*5000*4000

可配置連續退火、雙盤收線

L400/11-B 大拉機

φ8

Φ3-2

Φ400

Φ400

11

160

倒立式成圈收線

10-15

1.2~1.35

950*550*1600

16000*5000*4000

可配置連續退火、雙盤收線

  • 特殊規格,可根據用戶設計制造
