您現在的位置:上海浦東鈞藝電工機械有限公司 > 產品中心> 產品中心



產品信息:
  LFD型系列非滑動式連續拉線機是本公司按電纜行業發展需要而設計開發的新產品,該設備結構穩定;加載平穩;控制準確;沒有因滑動引起的損耗,生產效率高、能耗低,使用操作便捷。

用途:
  LFD型系列非滑動式連續拉線機主要用于銅、銅合金、鋁及鋁合金金屬材料的拉伸,可適用型線截面積形狀為:Z型、S型、C型、矩形、圓形等截面型線的拉伸,滿足生產電工用各種線材的需求(也可用于其它行業用型材產品)。

機組常規組成:
  設備由放線架,軋頭穿模機,拉線主機,張力控制系統,儲線裝置,Φ630~Φ710收線機,拉線油供油系統及冷卻系統,電氣控制系統。

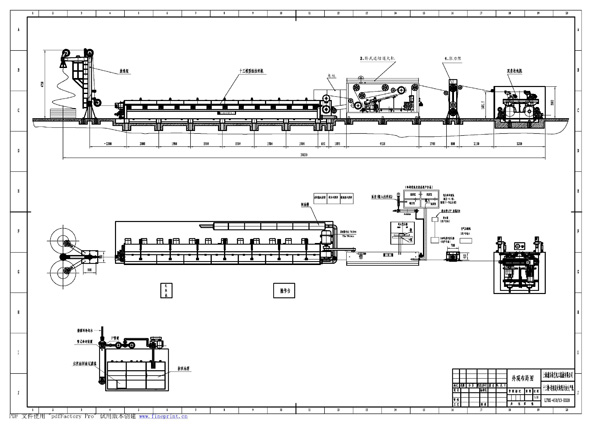

  機組整體布局示意圖

機組功能特點:

  • 由多組鼓輪獨立動力傳動裝置;
  • 變頻調速,數字總線控制;
  • 傳動速比無級可調;
  • 機組結構緊湊;生產過程噪音低;
  • 設備控制,數字集成化;
  • 設備管理,網絡(luò )智能化;
  • 設備使用,操作簡易化;

售后服務:

  • 免費提供技術咨詢
  • 為需方組織技術培訓
  • 派技術人員指導安裝調試出產品
  • 保證常年提供易損易耗備件

技術參數:
LFD非滑動連續直線式有色金屬高速型線拉線機技術指標
序號 產品 主要技術參數
名稱 型號 最大進線直徑
(mm
出線規格
(mm
型線截面積形狀 最多拉伸道數 鼓輪直徑/定速輪直徑 最高出線速度(m/s 增速比 主機功率
(kw
收線方式 收線盤規格
(D×d×Lmm
機組外形尺寸
L×W×Hmm
1 鋁及鋁合金非滑動連續直線式有色金屬高速型線拉線機 LFDL-450/9A 鋁:φ9.5、φ12.5
鋁合金:φ9.5
9-25mm2 Z型、S型、
C型、矩形
9 450/450 10 1.16-1.29無級可調,隨意設定 (18.5-22)×9 盤式緊密收線 PND-630
PND-710
23000*5000*4000
2 鋁及鋁合金非滑動連續直線式有色金屬高速型線拉線機 LFDL-450/10A 鋁:φ9.5、φ12.5
鋁合金:φ9.5
7-25mm2 Z型、S型、
C型、矩形
10 450/450 11 (18.5-22)×10 盤式緊密收線 PND-630
PND-710
24000*5000*4000
3 鋁及鋁合金非滑動連續直線式有色金屬高速型線拉線機 LFDL-450/11A 鋁:φ9.5、φ12.5
鋁合金:φ9.5
6-25mm2 Z型、S型、
C型、矩形
11 450/450 12 18.5×11 盤式緊密收線 PND-630
PND-710
25000*5000*4000
4 銅非滑動連續直線式有色金屬高速型線拉線機 LFDH-450/5A φ8銅及銅合金 15-25mm2 Z型、S型、
C型、矩形
5 450/450 6 22×5 盤式緊密收線 PND-630
PND-710
19000*5000*4000
5 銅非滑動連續直線式有色金屬高速型線拉線機 LFDH-450/7A φ8銅及銅合金 10-20mm2 Z型、S型、
C型、矩形
7 450/450 7 22×7 盤式緊密收線 PND-630
PND-710
21000*5000*4000
6 銅非滑動連續直線式有色金屬高速型線拉線機 LFDH-450/9A φ8銅及銅合金 6-10mm2 Z型、S型、
C型、矩形
9 450/450 8 22×9 盤式緊密收線 PND-630
PND-710
23000*5000*4000

LFD非滑動連續直線式有色金屬高速圓線拉線機技術指標

序號

產品

主要技術參數

名稱

型號

最大進線直徑
(mm

出線規格
(mm

最多拉
伸道數

鼓輪直徑/定速輪直徑

最高出線速度(m/s

增速比

主機功率(kw

收線方式

機組外形尺寸
L×W×Hmm

設備選用配置

1

鋁及鋁合金非滑動連續直線式有色金屬高速圓線拉線機

LFDL-450/9

鋁:φ9.5、φ12.5
鋁合金:φ9.5

φ3.5-φ3

9

450/450

16

1.16-1.29
無級可調,隨意設定

(18.5-30)×9

雙盤收線

24000*5000*4000

雙盤、成圈收線機

2

鋁及鋁合金非滑動連續直線式有色金屬高速圓線拉線機

LFDL-450/11

鋁φ9.5、φ12.5
鋁合金:φ9.5

φ3.5-φ2.2

11

450/450

20

(18.5-30)×11

雙盤收線

26000*5000*4000

雙盤、成圈收線機

3

鋁及鋁合金非滑動連續直線式有色金屬高速圓線拉線機

LFDL-450/13

鋁φ9.5、φ12.5
鋁合金:φ9.5

φ3.5-φ1.8

13

450/450

25

(18.5-30)×13

雙盤收線

28000*5000*4000

雙盤、成圈收線機

4

銅非滑動連續直線式有色金屬高速圓線拉線機

LFDH-450/9

φ8銅及銅合金

φ3.5-φ2

9

450/450

16

(22-30)×9

雙盤收線

24000*5000*4000

雙盤、成圈收線機、連續退火

5

銅非滑動連續直線式有色金屬高速圓線拉線機

LFDH-450/11

φ8銅及銅合金

φ3.5-φ1.6

11

450/450

20

(22-30)×11

雙盤收線

26000*5000*4000

雙盤、成圈收線機、連續退火

6

銅非滑動連續直線式有色金屬高速圓線拉線機

LFDH-450/13

φ8銅及銅合金

φ3.5-φ1.2

13

450/450

25

(22-30)×13

雙盤收線

28000*5000*4000

雙盤、成圈收線機、連續退火

  • 特殊規格,可根據用戶設計制造

現場設備照片:
