用途
  本機組是吸收國內外先進高速銅拉線機優點,采用鼓輪浸入拉絲液制 銅線,由4只雙級寶塔輪和1只定速輪組成滑動式拉絲機。
  本機組主要用于裸銅導線的拉制,將φ8mm的銅桿通過八模~九模的拉拔拉制成φ3mm~φ2mm的銅線,并采用自動盤式卸線、自動形成梅花型成圈的拉絲機組。本機組具有操作簡便、生產效率高、生產成本低、噪音低、維修方便等優點。

機組構成

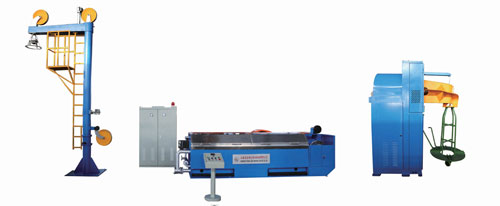

  本機組主要由龍門式放線架、大拉機主機、自動卸線機、電控系統和冷卻潤滑系統等部分組成,并附有軋頭穿模機相配套,組成整套機組

技術參數(見表格)

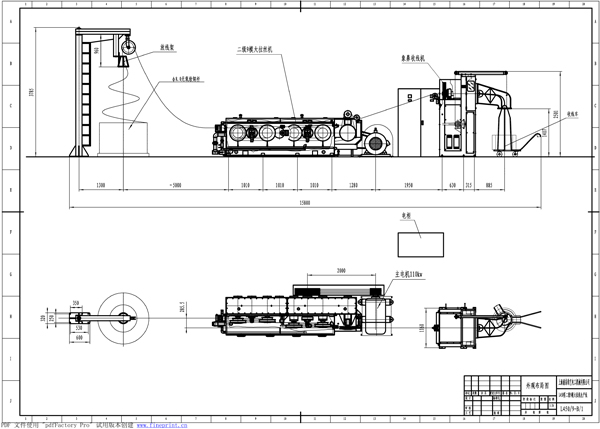

L450/9二級九模大拉機技術參數
型號/主要技術參數 進線直徑 出線直徑 鼓輪直徑 定速輪直徑 (mm) 最多拉伸道次 主電機/收線電機 (kw) 收線方式 拉絲速度 (m/s) 延伸系數 機組外形尺寸
L450/9-A大拉機 φ8 Φ3-Φ2.4 Φ450/280 Φ450 9 90/11 象鼻子成圈收線 6~7 1.2~1.28 13000*5000*3500
L450/9-B-1大拉機 φ8 Φ3-Φ2.4 Φ450/280 Φ450 9 110/11 象鼻子成圈收線  8~9 1.2~1.28 13000*5000*3500
L450/9-B-2大拉機 φ8 Φ3-Φ2.4 Φ450/280 Φ450 9 110/11 象鼻子梅花成圈收線 8~9 1.2~1.28 13000*5000*3500
L450/9-B-3大拉機 φ8 Φ3-Φ2.4 Φ450/280 Φ450 9 110/11 倒立式梅花成圈收線 8~9 1.2~1.28 13000*5000*3500
L450/9-C大拉機 φ8 Φ3-Φ2.4 Φ450/280 Φ450 9 132/15 倒立式梅花成圈收線  9~11 1.2~1.28 13000*5000*3500
特殊規格,可根據用戶設計制造

售后服務
免費提供技術咨詢
為需方提供技術培訓
派技術人員指導設備安裝、調試出產品
保證常年提供易損易耗備件

用途
  本機組是吸收國內外先進高速銅拉線機優點,采用鼓輪浸入拉絲液拉制銅線,等徑鼓輪、直拉、滑動式高速拉絲機。
  本機組主要用于裸銅導線的拉制,將φ8mm的銅桿通過9模~13模的連續拉拔拉制成φ3mm~φ2mm的銅線,并采用自動盤式卸線、自動形成梅花型成圈的拉絲機組。本機組具有操作簡便、生產效率高、生產成本低、噪音低、維修方便等優點。

機組構成
  本機組主要由龍門式放線架、大拉機主機、JY-750型梅花落線機(或雙盤收線機)、電控系統和冷卻潤滑系統等部分組成,并附有軋頭穿模機相配套,組成整套機組

技術參數(見表格)

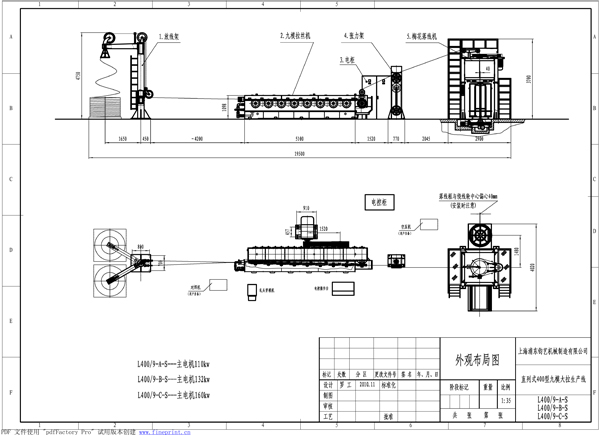

L400/450直列式9-13模銅大拉機技術參數

型號/主要技術參數 進線  直徑 出線直徑 (mm) 鼓輪 直  徑 (mm) 定速輪 直徑 (mm) 最多拉 伸 道 次 主電機/ 收線電機 (kw) 收線方式 拉絲 速度 (m/s) 延伸 系數 收線尺寸 機組外形尺寸
L400/9-A 大拉機 φ8 Φ3-Φ2.4 Φ400 Φ400 9 110 /11 象鼻子梅花成圈收線  9~10 1.2~1.35 950*550*1600 14500*5000*4000
L400/9-B大拉機 φ8 Φ3-Φ2.4 Φ400 Φ400 9 132 /15 倒立式梅花成圈收線 10~12 1.2~1.35 950*550*1600 14500*5000*4000
L400/9-B-S大拉機 φ8 Φ3-Φ2.4 Φ400 Φ400 9 132 /15 倒立式梅花成圈收線 10~12 1.2~1.35 950*550*1600 14500*5000*4000
L400/9-C-S大拉機 φ8 Φ3-Φ2  Φ400 Φ400 9 160 /18.5 倒立式梅花成圈收線  12~14 1.2~1.35 950*550*1600 14500*5000*4000
L400/11-A大拉機 φ8 Φ3-Φ2  Φ400 Φ400 11 132/18.5 倒立式成圈收線 9~13 1.2~1.35 950*550*1600 16000*5000*4000
L400/11-B 大拉機 φ8 Φ3-Φ2 Φ400 Φ400 11 160/18.5 倒立式成圈收線 10~15 1.2~1.35 950*550*1600 16000*5000*4000
L450/11大拉機 φ8 Φ3.5-Φ1.6 Φ450 Φ450 11 250+55/22*2 雙盤收線 ≤18 1.2~1.41 PND-630 PND500 27000*5000*4000
L450/13大拉機 φ8 Φ4-Φ1.3 Φ450 Φ450 13 280+72/30*2 雙盤收線 ≤25 1.2~1.41 PND-630 PND500 28000*5000*4000

特殊規格,可根據用戶設計制造

售后服務
免費提供技術咨詢
為需方提供技術培訓
派員指導設備安裝、調試出產品
保證常年提供易損易耗備件
